Visão geral

Informações básicas.

Modelo Nº.	SW-PA-03001500-47C
Rede de Apoio	GSM
Doença	Novo
Potência de saída PSAT	47±1 dBm
Ganho	47±1 dB
Entrada Vswr	2, ≤1,5
Planicidade do ganho de potência	±2,5
Temperatura de trabalho.	-20~60ºC
Aplicativo	Telecomunicações, Radar, Comunicações Militares
Nome	Amplificador de potência RF
Pacote de transporte	Embalagem padrão
Especificação	200*120*30 mm
Marca Registrada	Fabricante de equipamento original (OEM)
Origem	Nanquim, China

Descrição do produto

A Nanjing Shinewave Technology Co., Ltd. é uma empresa especializada em pesquisa e desenvolvimento, produção e vendas de antenas de micro-ondas RF, componentes ativos e passivos e subsistemas. A área de atuação da empresa abrange uma variedade de dispositivos de comunicação por micro-ondas, incluindo antenas anti-interferência, amplificadores de potência de RF, módulos T/R, VCO/DROs, filtros de micro-ondas, duplexadores, fontes de frequência e subsistemas relacionados, amplamente utilizados em comunicações móveis, radares e outras áreas. Para atender às necessidades especiais e aos requisitos mais exigentes dos clientes, além de produtos padrão, oferecemos métodos de desenvolvimento de produtos personalizados. Sempre fornecemos aos clientes produtos e serviços rápidos e de alta qualidade.

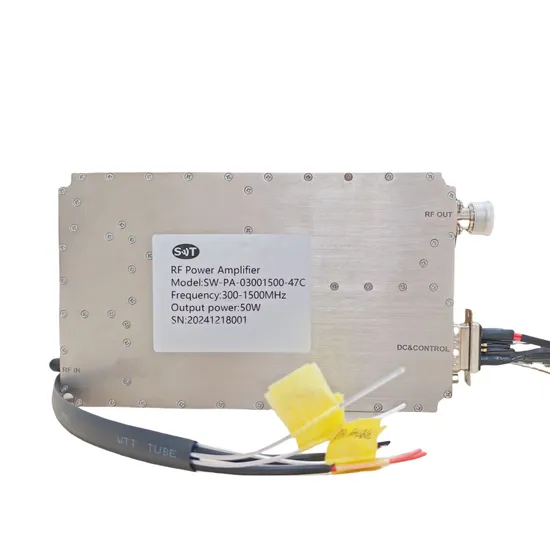

Amplificador de potência RF de 300-1500 MHz e 50 W de banda larga de alto desempenho personalizado para sinais de transmissão de radar

Descrição do produto

Visão geral do produto

Este é um amplificador de potência de RF de banda larga de alto desempenho projetado para amplificação de sinais na faixa de frequência de 300-1500 MHz, fornecendo 50 W de potência de saída. É amplamente utilizado em comunicação sem fio, radar, sistemas de transmissão e pesquisa científica. Com foco na estabilidade do desempenho e na conveniência do usuário, é a escolha ideal para sistemas de RF de média a alta frequência.

Especificações e recursos detalhados

1. Faixa de frequência: 300-1500 MHz

   Suporta uma ampla faixa de frequência, atendendo às necessidades de vários sinais de RF.

   Aplicável para faixas de frequência VHF e UHF em comunicação e processamento de sinais.

2. Potência de saída: 50W

   Fornece até 50 W de potência de saída de RF, adequada para transmissão sem fio de longa distância e extensão de sinal.

   Ideal para cenários que exigem transmissão de sinal de alta potência, como comunicação de estação base ou amplificação de sinal de radar.

3. Ganhe desempenho:

   Projetado com ganho linear para garantir amplificação de sinal consistente.

   Características de baixa distorção reduzem a interferência durante o processo de amplificação.

4. Design de interface:

   As interfaces RF IN e RF OUT facilitam as conexões de entrada e saída de sinal.

   A interface DC & CONTROL indica que o dispositivo requer energia externa e sinais de controle, normalmente suportando ajustes externos (por exemplo, ajuste de ganho ou monitoramento de status).

5. Gerenciamento térmico e estabilidade:

   O gabinete de metal apresenta design térmico eficiente, garantindo operação estável durante alta potência de saída.

   Os parafusos distribuídos uniformemente na superfície sugerem excelente blindagem e resistência estrutural.

6. Ambiente operacional:

   Adequado para ambientes industriais, geralmente suportando uma ampla faixa de temperatura.

   Alta resistência à interferência eletromagnética, garantindo operação confiável em ambientes complexos.

Especificação
Desempenho típico em +28 VCC +25 °C e em um sistema de 50 Ω.

Desenho dimensional de contorno

Parâmetros do produto

RF / ELÉTRICO
PARÂMETRO	MÍNIMO	TIPO.	MÁXIMO	UNIDADE
Frequência de operação	300		1500	MHz
ENTRADA RF		0		dBm
Saída de potência P-sat		47		dBm
Ganho de potência		47		dB
Planicidade do ganho de potência		±2,5
ROE de entrada		2
Tensão de operação		28		VDC
Impedância de entrada-saída		50

MECÂNICO
PARÂMETRO	VALOR	UNIDADE
Dimensões (C x L x A)	200*120*30	milímetros
Conectores RF (entrada/saída)	SMA-KFD/ N-FK	--
Conector DC	D-SUB: Controle de ligar/desligar; Os parâmetros de monitoramento incluem potência de saída, temperatura	--
Resfriamento	Dissipação de calor com o sistema	--
Montagem	3-4 furos passantes	--
Peso	≤2	kg

AMBIENTAL / PROTEÇÕES
PARÂMETRO	MÍNIMO	MÁXIMO	UNIDADE
Temperatura de operação (temperatura da caixa)	-20	+60	°C
Faixa de umidade	0-100		%
Temperatura de desligamento da placa de base PA	+ 85		°C

Definição de Conector
TIPO DE CONECTOR DO AMPLIFICADOR:		D-SUB
NÚMERO DA PEÇA DO CABO TRÍADE:		--
NÚMERO	Definição	DESCRIÇÃO
1	VDD	28V
2	Terra	Terra
3	Ativar PA	TTL Hi = Habilitar, TTL Lo = Desabilitar ou Sem Conexão
4	Alarme	Alarme (TTL)
5	Monitoramento de temperatura	Temperatura (Analógica)
6-7	NC	NC
